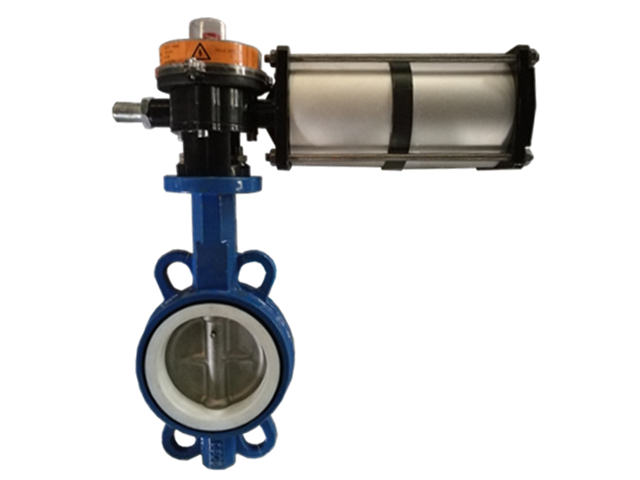

ZSCW三位两通气动蝶阀
发布时间：2019-05-09
ZSCW三位两通气动蝶阀 产品详情
型号：ZSCW
口径：DN25-DN800
形式：中线型 A位置-B位置-C位置
阀门材质：铸铁 铸钢 不锈钢
压力：PN10 PN16 PN25
适用温度：-40度-180度
适用介质:水 空气 油品 腐蚀介质
概 述
ZSCW三位两通气动蝶阀是活塞式气动执行器与蝶阀组成。连接形式分为对夹式和法兰式两种,其阀座采用橡胶、氟橡胶和不锈钢堆焊，从而很大程度的提高了其适用范围。具有结构简、体积小、重量轻等优点。气动活塞式执行器采用低摩擦材料，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。本产品使用性能稳定，广泛的用于石化、冶金、电力、轻工、医药等工业部门。
蝶阀安装时，先关闭阀门，后进行安装，以防止碰伤蝶板密封面。两管道法兰而应平行，使得装紧后阀门和管道法兰接触压力平均。管道法兰内孔不宜过大，保证不大于5mm，以防压板受压位置不对而变形失效。
气动执行器主要技术参数
|
气动执行器
|
型号
|
CP101
|
|
气源压力
|
0.4 ～ 0.8 MPa
|
|
|
最大回转角度
|
90°～95°
|
|
|
回信器
|
AC220V AC110V DC24V
|
|
|
控制信号
|
电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa
|
|
|
控制气源
|
洁净、干燥压缩空气
|
|
|
工作温度
|
-20℃ ～ +90℃
|
主要性能规范
|
名称
|
型 号
|
公称压力
PN（MPa）
|
试验压力Ps（MPa）
|
工作温度
（℃）
|
适用介质
|
|
|
壳体
|
密封
|
|||||
|
气动橡胶蝶阀
|
ZSCW-10
|
1.0
|
1.5
|
1.1
|
-20～80
|
淡水、污水、空气、蒸汽
|
|
气动衬四氟蝶阀
|
ZSCW-10C/F
|
1.0
|
1.5
|
1.1
|
≤150
|
腐蚀性介质
|
|
气动硬密封蝶阀
|
ZSCW-10C
|
1.0
|
1.5
|
1.1
|
≤300
|
水、油类、酸类、煤粉等
|
阀体主要零件材料
|
零件名称
|
阀体
|
阀板
|
阀座
|
阀杆
|
填料
|
支架
|
连接轴
|
|
气动橡胶蝶阀
|
铸铁、铸钢、不锈钢
|
铸钢（镀铬）
|
丁晴橡胶
|
2Cr13
|
柔性石墨
|
铸钢
|
铸钢
|
|
气动衬四氟蝶阀
|
铸钢、不锈钢
|
不锈钢、聚四氟
|
聚四氟
|
2Cr13
|
|||
|
气动硬密封蝶阀
|
铸钢、不锈钢
|
不锈钢
|
不锈钢堆焊
|
2Cr13
|
主要外形尺寸 (单位；mm)
<TD vAlign=top
|
DN
|
L
|
H
|
H1
|
A
|
B
|
D
|
Z-φd
|
执行器型号
|
|
50
|
43
|
310
|
240
|
225
|
86
|
125
|
4-18
|
CP101
|
|
65
|
46
|
330
|
260
|
225
|
86
|
145
|
4-18
|
CP101
|
|
80
|
46
|
345
|
260
|
225
|
86
|
160
|
8-18
|
CP101
|
|
100
|
52
|
365
|
270
|
225
|
86
|
180
|
8-18
|
CP101
|
|
125
|
56
|
450
|
330
|
225
|
86
|
210
|
8-18
|
CP101
|
|
150
|
56
|
530
|
360
|
225
|
86
|
240
|
8-22
|
CP101
|
|
200
|
60
|
590
|
400
|
330
|
98
|
295
|
8-22
|
CP101
|
|
250
|
68
|
623
|
420
|
380
|
98
|
350
|
12-22
|
CP101
|
|
|
|
|
|
附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：手操机构
